Eerste ontwerp elektrisch systeem ​

In één zin ​

Dit is het eerste handgetekende ontwerp van het elektrische systeem van de camper. Het laat de hoofdopbouw zien: zonnepanelen, laadregelaars/lader, huishoudaccu's, 12V-verdeling en 230V-deel.

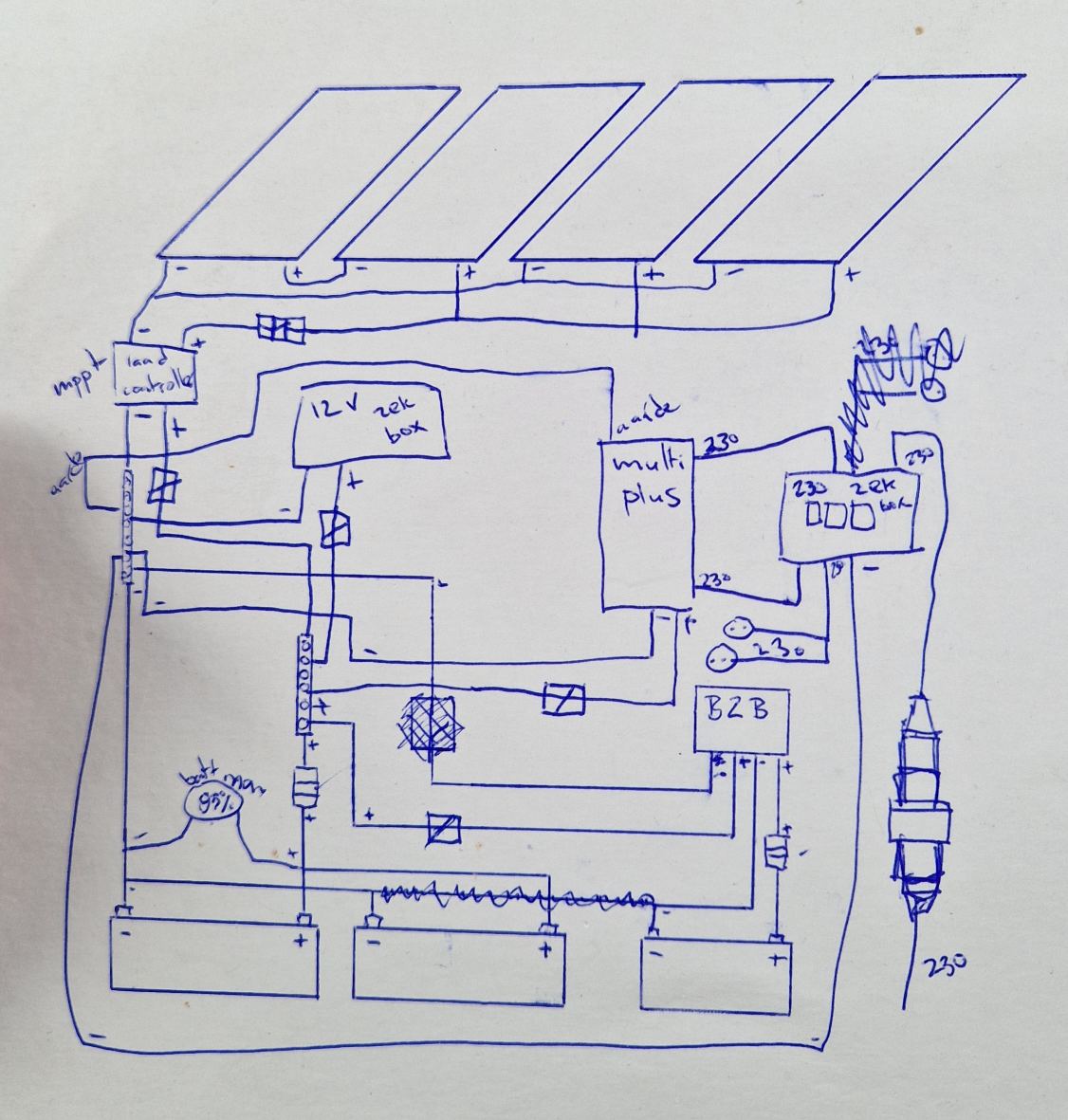

Originele schets ​

Bron: foto van de handgetekende schets, toegevoegd op 2026-08-20.

Eerste ontwerp van het elektrische systeem

Wat is zichtbaar op de schets? ​

De schets lijkt de volgende onderdelen te tonen:

  • Bovenaan: vier zonnepanelen met plus/min-aanduidingen.
  • Links bij de zonnepanelen: een MPPT / solar controller.
  • Links/midden: een 12V zekeringskast of 12V-verdeelbox.
  • Midden/rechts: een Victron MultiPlus of vergelijkbare omvormer/lader, met aanduidingen voor accu en 230.
  • Rechts: een 230V zekeringskast / groepenkast met meerdere groepen.
  • Rechts buiten de kast: walstroom / 230V-aansluiting met stekker/CEE-achtige aansluiting.
  • Onderin: meerdere accu's of accublokken, met plus/min-aansluitingen.
  • Rechts onder/midden: een blok met label B2B; waarschijnlijk een battery-to-battery/DC-DC lader voor laden tijdens rijden.
  • Links onder: een rond metertje dat lijkt op een battery monitor.
  • Diverse zekeringen/schakelaars zijn als kleine blokjes in de kabels getekend.

Interpretatie ​

De globale energiestromen in dit eerste ontwerp lijken:

  1. Zon → MPPT → huishoudaccu / 12V-systeem
  2. Startaccu/dynamo → B2B → huishoudaccu
  3. Walstroom 230V → 230V-kast / MultiPlus → laden en 230V-verbruikers
  4. Huishoudaccu → 12V zekeringkast → 12V-verbruikers
  5. Huishoudaccu ↔ MultiPlus → 230V uit bij off-grid gebruik

Let op ​

Dit is een ontwerpschets, geen definitief aansluitschema. De exacte kabelroutes, zekeringwaarden, kabeldiktes, aardlek/automaten, massa/min-rail, hoofdschakelaar en scheiding tussen 12V en 230V moeten apart gecontroleerd worden.

Onduidelijkheden in de foto:

  • Sommige labels zijn deels moeilijk leesbaar.
  • Niet alle zekeringen/schakelaars zijn benoemd.
  • Het is niet overal duidelijk welke lijnen plus, min, massa of 230V zijn.
  • De schets laat conceptuele verbindingen zien, maar niet noodzakelijk de fysieke montagevolgorde.

Gebruik deze pagina daarom als historische ontwerpnotitie en als startpunt voor een netter elektrisch schema.
