Kabeldiktes en spanningsval ​

In één zin ​

Bij 12V telt kabeldikte extra zwaar: een te dunne of te lange kabel geeft spanningsval, warmte en storingen. Reken altijd met de totale kabellengte heen én terug.

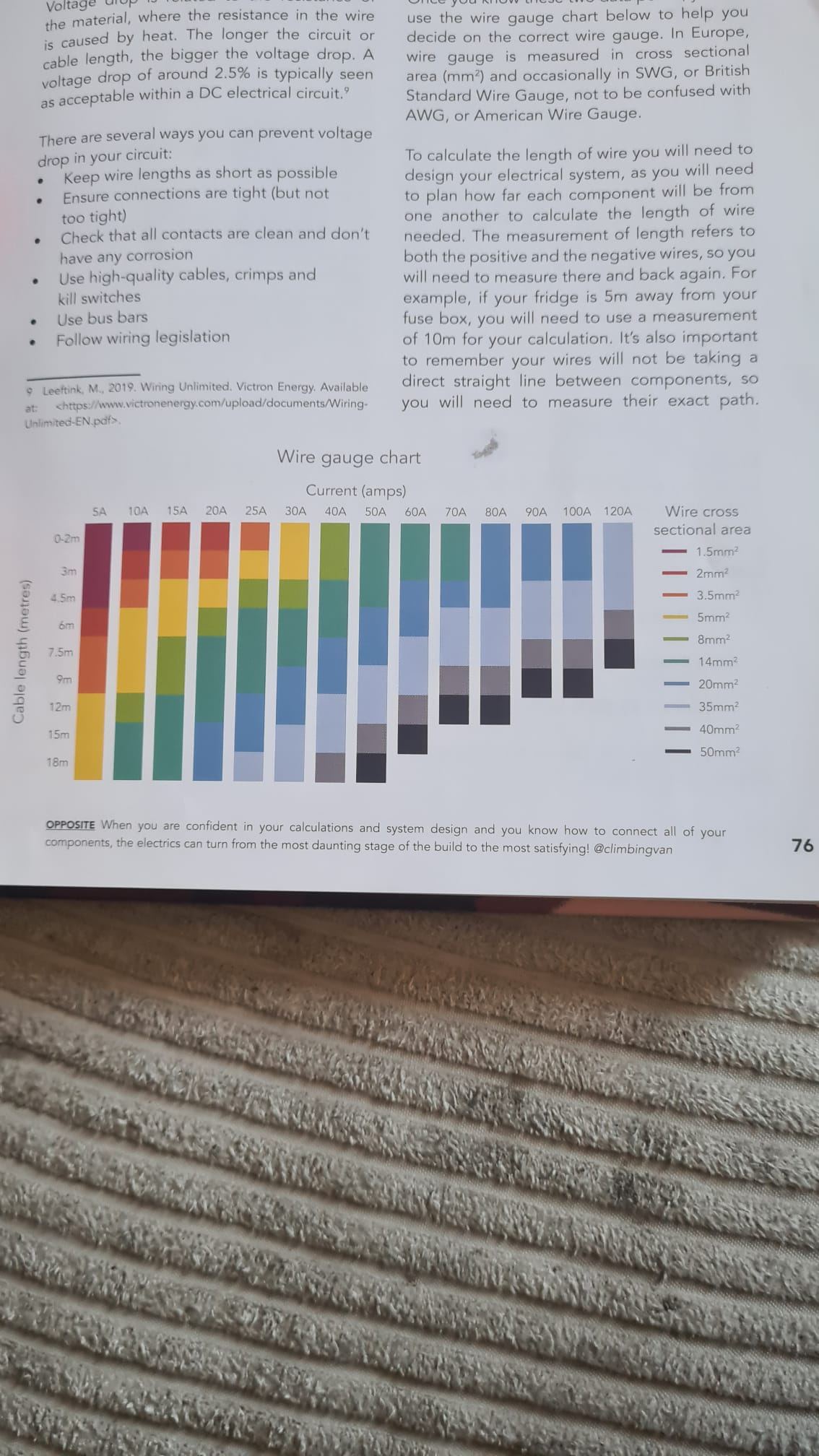

Foto / referentiekaart ​

Bron: foto van een wire gauge chart, toegevoegd op 2026-08-20.

Wire gauge chart voor 12V camperbekabeling

Hoe lees je de kaart? ​

  • Bovenaan kies je de stroom in ampère van het apparaat of circuit.
  • Links kies je de kabellengte in meters.
  • Die lengte is de route van plus én min samen.
  • De kleur in de balk geeft de benodigde kabeldoorsnede in mm².
  • In Europa gebruiken we normaal mm² doorsnede, niet AWG.

Voorbeeld: staat een koelkast 5 meter van de zekeringkast, dan reken je ongeveer met 10 meter kabel: 5 meter heen via plus en 5 meter terug via min/massa-route.

Vuistregels voor Yuma ​

  • Houd 12V-kabels zo kort mogelijk.
  • Gebruik bij twijfel liever een maat dikker dan net-aan.
  • Zet de zekering zo dicht mogelijk bij de voedingsbron/accu/busbar.
  • De zekering beschermt de kabel, niet alleen het apparaat.
  • Gebruik goede kabels, kabelogen, krimpen en geïsoleerde verbindingen.
  • Aansluitingen moeten stevig zijn, maar niet kapot aangedraaid.
  • Controleer op corrosie, losse contacten en warme plekken.
  • Gebruik busbars voor nette verdeling in plaats van stapels kabels op één bout.

Spanningsval ​

De pagina in de foto noemt ongeveer 2,5% spanningsval als gangbare acceptabele waarde voor een DC-circuit.

Bij 12V is 2,5% maar ongeveer 0,3V. Daarom merk je spanningsval in campers sneller dan thuis bij 230V.

Praktische signalen van te veel spanningsval:

  • compressor/koelkast start slecht of valt uit;
  • pomp loopt hoorbaar trager;
  • lampen dimmen bij belasting;
  • apparaten geven undervoltage-fouten;
  • kabels, stekkers of zekeringhouders worden warm.

Belangrijk voor montage ​

Dit is een hulpmiddel om kabeldiktes te kiezen, geen definitief aansluitschema. Voor echte aanpassingen altijd ook controleren:

  • maximale stroom van het apparaat;
  • piekstroom/inrush, vooral bij koelkast, omvormer, pomp en laders;
  • lengte van de echte kabelroute, niet de rechte afstand;
  • geschikte zekeringwaarde voor de gekozen kabel;
  • temperatuur, bundeling en mechanische bescherming van de kabel;
  • DC-rating van schakelaars, relais en zekeringhouders.

Als iets kritisch is of veel stroom trekt: apart narekenen en liever conservatief dimensioneren.
